SolidCAM 4/5 Eksen Simultane Frezeleme

4. ve 5. eksende yapılacak X,Y,Z,A ve B ekseninin sürekli hareketine izin veren tüm operasyonlar için kullanılan menüdür. Takım, takım şaftı ve takım tutucu korumaları rahatlıkla tanımlanabilir. Birden fazla kontrol yüzeyi seçilebilir. SolidCAM 4 ve 5 eksen simultane modülünde pazarda kendisini kanıtlamış tüm 5 eksen işleme stratejilerini kullanır.

4_5_Eksen_Gorsel_4

4 / 5 Eksen Sürekli İşleme Operasyon Seçenekleri

SolidCAM standart kesim yöntemlerinin yanı sıra, özellikle savunma, havacılık, uzay vb. sanayilere yönelik Tribün kanadı, port, impeller, pantograf, elektrot gibi sanayide kanıtlanmış tüm özel işleme yöntemlerini de bünyesinde barındırır.

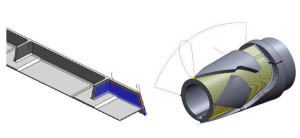

Operasyon Seçenekleri;

  • Paralel Kesim YöntemiTüm yüzeylerde kullanılabilen, açılı kesim yapma imkanı sunan operasyon şeklidir. Dik duvarlarda Sabit Z, diğer alanlarda ise doğrusal işlemeye benzer bir kesim yöntemi sunar.
4_5_Eksen_Gorsel_5

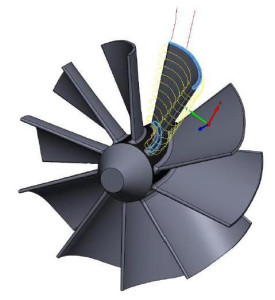

İki Eğri Arasında Geçiş Yöntemi

Sık kullanılan operasyon şekillerinden olan iki eğri arasında geçiş yöntemi ile klavuz olarak seçilen iki referans eğri arasında takım yolları oluşturulur. Takım eğim açısı tanımı ile kusursuz bir kesim sağlanır.

4_5_Eksen_Gorsel_6

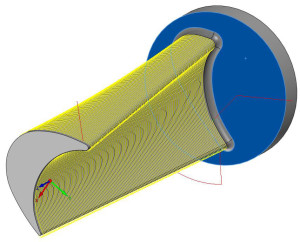

Yüzeye Paralel Kesim

Takım yolları seçilen referans yüzeye paralel olarak oluşturulur.

4_5_Eksen_Gorsel_7

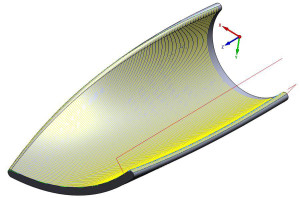

Eğriye Dik Kesim

Takım yolları seçilen kılavuz eğriye dik olarak oluşturulur.

4_5_Eksen_Gorsel_8

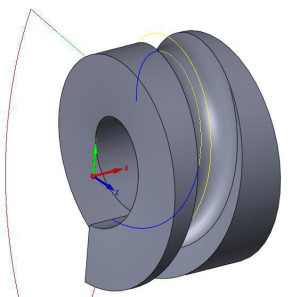

Projeksiyon

Seçilen kılavuz eğrinin yüzey üzerine iz düşürülmesi ile takım yolları oluşturulur.

4_5_Eksen_Gorsel_9

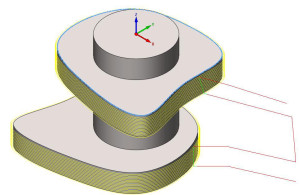

Eğriye Paralel Kesim Yöntemi

Takım yolları seçilen klavuz eğriye paralel olarak oluşturulur. Geometri yapısına göre şeklin kenarları klavuz eğri olarak seçilebilir. Seçilen klavuz eğri işlenecek yüzey yönünde ofsetlenerek takım yolları oluşturulur.

4_5_Eksen_Gorsel_10

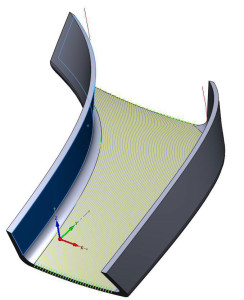

İki Yüzey Arasında Geçiş

Seçilen iki referans yüzey arasında, yüzey normallerini takip eden kusursuz takım yolları oluşturulur.

4_5_Eksen_Gorsel_11

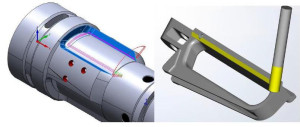

Özel Kesim Yöntemleri

  • Takım Yanı İle KesimÖzel takımlar ile işlenecek açılı duvarlar, slotlar, pah kırma operasyonları gibi bir çok yerde kullanılan bu operasyon şekli
4_5_Eksen_Gorsel_12

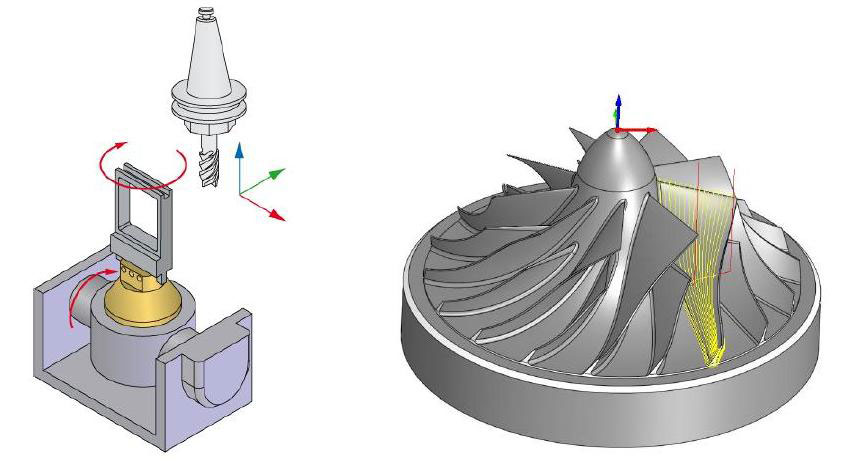

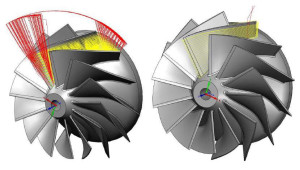

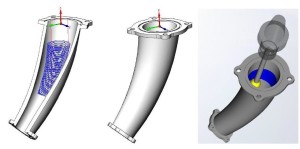

İmpeller İşleme

Impeller işleme yönteminde SolidCAM, Kaba işleme, duvar finish’i, eğri ve yüzey kontrollü duvar finish’i olmak üzere dört farklı operasyon içerir.

4_5_Eksen_Gorsel_13

İmpeller İşleme

Impeller işleme yönteminde SolidCAM, Kaba işleme, duvar finish’i, eğri ve yüzey kontrollü duvar finish’i olmak üzere dört farklı operasyon içerir.

4_5_Eksen_Gorsel_14

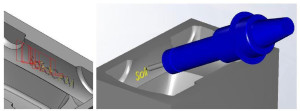

Pantograf İşlemi

Standart kesim yöntemleri ile takımın yanaşması mümkün olmayan geometrilerde 5 eksen pantograf operasyonu kullanılır. Takım ve tutucu kontrolü tanımlanarak, yaklaşma ve operasyon anında ki çarpmalar otomatik olarak engellenir.

4_5_Eksen_Gorsel_15

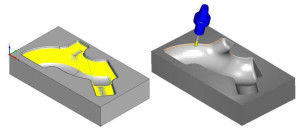

Cavity (Çekirdek) İşleme

Kalıp benzeri dişi modellerin işlenmesi için kullanılan modüldür. Gelişen kalıp ve imalat teknolojisi, 3 eksen takım yollarının yanı sıra, bir çok özel parçada 5 eksen işleme gerektirmektedir.

4_5_Eksen_Gorsel_16

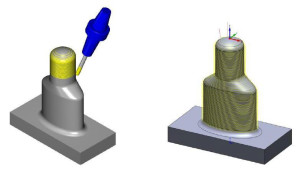

Elektrod İşleme

Elektrodların işlenmesi için takım eğim açıları, kontrol yüzeyleri tanımlayabileceğiniz özel bir 5 eksen işleme modülüdür.

o.

4_5_Eksen_Gorsel_17

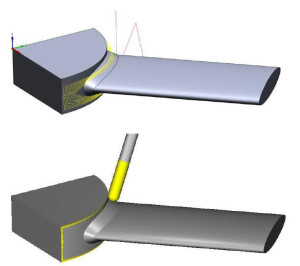

Tribün Kanadı İşleme

Özel imalat şekillerinden olan tribün kanatları için hazırlanmış işleme menüsüdür.

4_5_Eksen_Gorsel_18

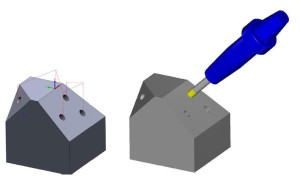

Çoklu Eksen Delik Delme Özelliği

4 ve 5 Eksen tezgahlar için tasarlanmış, delik pozisyonlarını otomatik olarak hesaplayan ve parçayı otomatik konumlayan özel bir delik menüsüdür. 2.5 eksen delik tanıma özelliğinde olduğu gibi filtreleme seçenekleri kullanılıp, istenen çaptaki delikler otomatik olarak bulunabilir. Kullanıcı tanımlı delik tanımlanabilir. Tüm delik döngü tipleri bu menüde desteklenir.

4_5_Eksen_Gorsel_19
